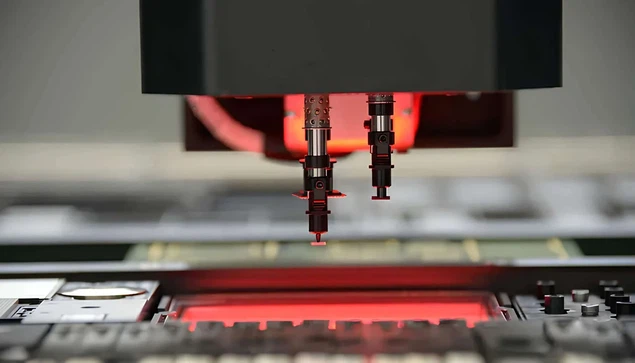

Què és la màquina Pick-and-Place?



Definició de màquina Pick-and-Place SMT

Una màquina pick-and-place és un equip automatitzat que s'utilitza en la producció de tecnologia de muntatge superficial (SMT). La seva funció principal és recollir components electrònics (SMD) de bobines, safates o alimentadors a granel i col·locar-los amb precisió en una placa de circuit imprès (PCB). El procés està controlat per un sistema informàtic que guia el capçal de col·locació per a una alineació d'alta-precisió, cosa que permet un muntatge eficient, precís i de gran-volum de PCB.



Història

Les màquines pick-and-place van sorgir per substituir la col·locació manual de components en la fabricació SMT primerenca. Els processos manuals eren lents i propensos a errors. A la dècada de 1960 es van desenvolupar sistemes automatitzats, i amb avenços com ara el reconeixement òptic, el control de moviment d'alta-velocitat i els mòduls múltiples-capçals, les màquines modernes ara poden col·locar centenars o milers de components per minut amb toleràncies estrictes.



Tecnologia darrere de la màquina Pick-and-Place

●Sistemes de visió
Les càmeres i el programari detecten el tipus de component, verifiquen l'orientació i corregeixen els desplaçaments de posició per a una col·locació precisa.

● Sistemes de broquets
Les pinces al buit o mecàniques recullen i alliberen components, adaptables a diferents mides i geometries.

●Sistemes de control de moviment
Els motors servo o pas a pas coordinen el moviment X, Y, Z del capçal de col·locació, garantint un posicionament precís i repetible.

●Sistemes de manipulació de materials
La cinta-i-bobina, safata o alimentadors a granel subministren components de manera coherent a la màquina, la qual cosa permet una producció ininterrompuda.

Alimentador SMT

Els alimentadors entreguen components a la màquina de recollida i col·locació d'una manera controlada. Es presenten de diferents formes:

●Alimentadors-i-de bobines: Format estàndard per a la majoria de SMD.

● Alimentadors de safates: S'utilitza per als components subministrats en safates (per exemple, QFP, BGA).

● Alimentadors a granel: manipuleu peces soltes o a granel-envasades.

Bobina SMT

Els rodets consisteixen en cinta amb butxaques de components enrotllades al voltant d'una bobina. Els alimentadors avancen la cinta, presentant els components de manera consistent al capçal de col·locació, garantint un subministrament continu i una orientació precisa.



Sistema d'emmagatzematge intel·ligent per a màquina Pick-and-Place

Les línies modernes de recollida i col·locació poden integrar l'emmagatzematge intel·ligent per a:

●Manipulació de materials automatitzada

●Seguiment d'inventari-en temps real

●Flux de material optimitzat

●Precisió de col·locació millorada

Això redueix el treball manual, evita interrupcions de producció i garanteix un subministrament de material fiable.



Flux de treball integrat

Un flux de treball típic inclou:

●Components emmagatzemats en bastidors intel·ligents.

●Els alimentadors de recollida i col·locació treuen components de l'emmagatzematge.

●Els sistemes de visió verifiquen l'orientació i l'alineació.

●El control de moviment condueix el capçal de col·locació per a un muntatge precís de PCB.

●Les dades d'inventari s'actualitzen en temps real per mantenir la continuïtat de la producció.



Màquina de selecció i col·locació d'escriptori recomanada: Xinshan

Per a la producció a petita-escala, la creació de prototips o finalitats educatives,de Xinshanmàquines de recollida i col·locació d'escriptoriproporcioneu solucions compactes, precises i--fàcils d'utilitzar. Integreguen sistemes de visió d'alta-resolució, capacitats de col·locació de caps múltiples- i interfícies de programari intuïtives per a una configuració i un funcionament ràpids. Amb un pes inferior a 20 kg i ocupant un espai mínim al banc, les màquines d'escriptori Xinshan admeten diferents mides de components, des de resistències 0201 fins a QFP i BGA. La retroalimentació de la ubicació-en temps real, la velocitat ajustable i el control precís de l'eix Z-asseguren un muntatge precís i repetible. Aquestes màquines són adequades per a empreses d'electrònica, tallers petits, laboratoris d'R+D i institucions educatives que requereixen una alta precisió sense l'escala de les línies SMT industrials.
