El CNC d'escriptori de 5 eixos per a peces petites és una solució de mecanitzat compacta i-d'alta precisió dedicada a components micro i petits. Amb un enllaç estàndard de 5-eixos, ofereix un processament estable i precís per a peces petites i complexes, ideal per a laboratoris, tallers, educació i producció en lots petits.
CNC d'escriptori de 5 eixos per a peces petites
Mida de l'equip: 600x400x510mm
Mida del llit: φ100 mm
Càrrega útil màxima de la taula de treball: 5 kg
velocitat 0-24000 rpm
Control del sistema Windows
Admet el control del codi G
Fresat CAD o CAM
Mida del llit: φ100 mm
Càrrega útil màxima de la taula de treball: 5 kg
velocitat 0-24000 rpm
Control del sistema Windows
Admet el control del codi G
Fresat CAD o CAM
Enviar la consulta
Descripció
Paràmetres tècnics

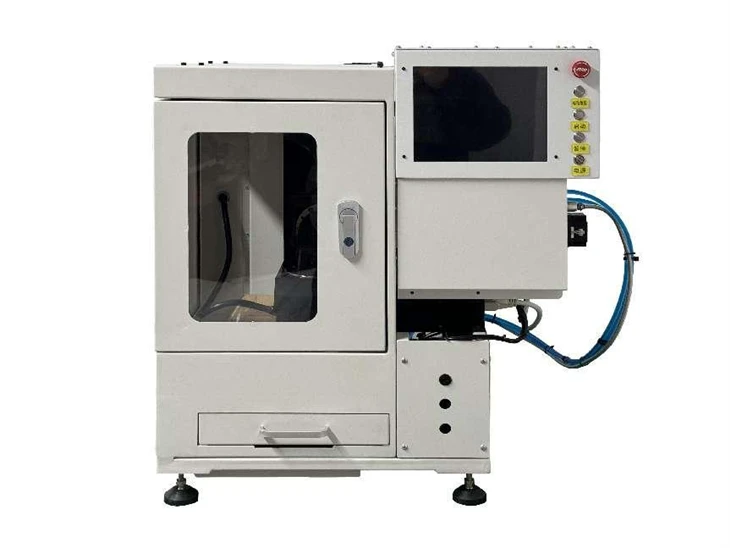

XinaCNC d'escriptori de 5 eixos per a fabricant de peces petites
Alta precisió per a peces petites:
Precisió de posicionament a nivell-micras, ideal per al mecanitzat de components petits i complexos.
Compacte i -estalvi d'espai:
El disseny d'escriptori s'adapta a qualsevol espai de treball, no es necessita una gran àrea d'instal·lació.
Estable i durador:
Estructura rígida, baixa vibració, garanteix una qualitat constant per a un ús-a llarg termini.
Fàcil d'operar:
Control fàcil d'utilitzar-, compatible amb el programari CAD/CAM convencional, ràpid d'aprendre.
aplicació
Peces petites de precisió
Electrònica, connectors, micropeces mecàniques i components de maquinari.
Joieria i odontologia
Mini motlles de joieria, pròtesis dentals i petites peces metàl·liques personalitzades.
Educació i Formació
Escoles i centres de formació per a l'aprenentatge i el funcionament pràctic del CNC.
Prototips d'R+D
Realització ràpida de prototips per a projectes de disseny de producte, enginyeria i innovació
Vídeo de prova
Per què triar el CNC d'escriptori de 5 eixos de Xinshan?
Fundada el 2009, fabricant professional d'equips de precisió d'escriptori.
Enganxament estàndard de 5 eixos, rendiment estable per a peces metàl·liques complexes.
Certificació ISO 9001, CE, RoHS, qualitat fiable per als mercats globals.
Configuracions personalitzables per satisfer les diferents necessitats de processament.
Àmpliament utilitzat en el processament de metalls, educació, prototipatge i camps industrials.
Servei postvenda complet i suport tècnic a llarg termini.
Preguntes freqüents
P: Quina precisió aconsegueix?
R: Repetiu la precisió de posicionament ± 0,01 mm, perfecte per a peces de precisió petites.
P: Quins materials pot processar?
R: Alumini, coure, plàstic, resina, cera i altres materials lleugers.
P: És adequat per a la producció-a llarg termini?
R: Sí, l'estructura estable admet el mecanitzat continu de petits-lots.
P: Quin programari és compatible?
R: Fusion360, MasterCAM, UG i altres programes estàndard CAD/CAM.
P: Font d'alimentació i instal·lació?
R: Potència estàndard de 220 V, connectar-i-jugar, sense instal·lació professional.
P: Garantia i suport?
R: 2 anys de garantia, suport tècnic global en línia i subministrament de recanvis.
Etiquetes populars: CNC d'escriptori de 5 eixos per a peces petites, Xina, proveïdors, fabricants, fàbrica, personalitzats, a l'engròs
Especificacions tècniques
| Mida de l'embalatge | W800xD600xH800mm | Pes de l'embalatge | 100-120 kg |
| Mida de l'equip | W600xD400x H510mm | pes de l'equip | Pes net de 45 kg, amb xapa de 75 kg |
| Dimensió del llit | φ100 mm | Càrrega útil màxima de la taula de treball |
5 kg |
| Viatge efectiu XYZ | X160xY200xZ130mm | AC viatge efectiu | A: -30-120 graus, C 360 graus |
| Interval de processament de tres eixos | X160xY200xZ125mm | Interval de processament de cinc eixos | Cilindre: φ 150 H105 mm, φ 100 H120mm, cub W125D 125 H110mm |
| Precisió de processament de tres-eixos | Paral·lelisme d'eix lineal i grau vertical de 0,03 mm, El rang de recorregut és de 0,02 mm |
Precisió de processament de cinc eixos | Paral·lelisme de l'eix lineal i grau vertical de 0,05 mm, Precisió espacial de cinc eix-de<0.05mm |
| XYZ Ball de filferro | X&Z:1204C7,Y:1604C7,gradable C5 | eix AC |
1:80 20 Retorn del reductor harmònic<1' |
| El carril de guia lineal XYZ | X&Z Hiwin MGN12 Y:Hiwin MGN15 | marc corporal | Alumini d'aviació 6061T6 + tensat ajust de components d'acer 45 |
| Velocitat de processament | 4000 mm/min varien segons el material | ||
| eix principal | φ65 mm 800 W elèctric-refrigerat per aigua eix a 24.000r/min |
protegir | L'òrgan és a prova de pols-+el segell d'oli ho és impermeable i a prova de pols |
| Diàmetre i longitud de l'eina | ER11.0-8mm, inferior o igual a 75mm | Elements de peça | Fixació d'acer amb posició reservada del forat Es pot afegir un suport de clip er50, targeta 63,80 |
| material de treball | Metall: aliatge d'alumini. aliatge de coure, aliatge d'or, aliatge de plata.* acer, * aliatge de titani | Plàstic sense-meta, fusta, cera, jade, vidre, etc |
Llista d'enviament
| Número de comanda | Tipus | Nom | Explica | Quantitat |
| 7 | Equipament | Motor principal | La màquina nua no conté xapa |
1 |
| 2 | Equipaments materials | Tipus A: auto{0}centrant alicates de plataforma |
Ping quadrat de 8-55 mm | 1 |
| 3 | Fixació de ganivet | Cilindre de pinça ERlI | ER11-4 i ER11-6 | 1 |
| 4 | Tallador | Ganivet afilat, vertical tallador de fresa, ganivet de bola |
Ganivet afilat de 0,2 mm (per tallar)10 Fresa vertical de 2,4,6 mm 2, Ganivet de bola R 2 |
18 |
| 5 | Elèctric | caixa d'alimentació | Convertidor de freqüència de control del motor | 1 |
| 6 | línia elèctrica | Alimentació total dels equips | 1 | |
| 7 | Cable de dades USB | Connecteu l'ordinador a la màquina host | 1 | |
| 8 | Volant manual electrònic | Moviment de l'eix d'operació | 1 | |
| 9 | Eina | 1 joc de claus agons interiors | 1,5-109 unitats | 1 |
| 10 | Un conjunt de claus d'eix | Clau oberta-de 14 i 17 mm | 1 | |
| 1 | Material | Fusta generació 4 peces | Practica amb | 1 |
Opcions i actualitzacions
| Número de comanda | Tipus | Nom | Explica | Quantitat |
| 1 | Transmissió | Mòlta domèstica de vareta de seda C5 | 1204 &1604 | 3 |
| 2 | Eix Prindpal | 40.000 rpm | També potència 800W 65mm de diàmetre | 1 |
| 3 | Fixació de ganivet | Cartutx de clip ER11 del cargol | Set complet de 2 ~ 8 mm | 10 |
| 4 | Fixació de material quadrat | Una pinça d'-pinça inversa autocentrant | Interval de pinça de 50-75 mm | 1 |
| 5 | B augmenta les alicates d'-autocentració | Interval de pinça de 0 a 100 mm | 1 | |
| 6 | Fixació de pal | Pinça 80 ajustada a mà (quatre potes) |
Alçada d'ocupació de 48 mm de recorregut, pot contenir el material de vareta i material quadrat |
1 |
| 7 | Mandril de metall 80 (tres gracisses) |
L'alçada de recorregut de 66 mm, la centricitat és millor que els quatre daws |
1 | |
| 8 | Fèrula ER40 | Concentricitat d'alta adherència, utilitzada amb ER40 | 1 | |
| (ER50, ER40 dos opcionals) | Cartutx (pinça-que subjecta Φ de 4 a 30 mm) | |||
| 9 | Un conjunt de clips ER40 | 6.8.10.12.15.18.20.25.28.30 mm Cilindre de pinça (corresponent al mateix diàmetre) |
10 | |
| 10 | Fèrula ER50 | Ús amb cartutx ER50 (humit Φ 4-36 mm) | 1 | |
| 11 | Model opcional de cartutx ER50 | Dins de 4-36 mm de mida opcional, 70 iuans cadascun | 1 |
Un parell de
